产品范围
额定蒸发量：10-130t/h，额定压力：1.0-9.8MPa

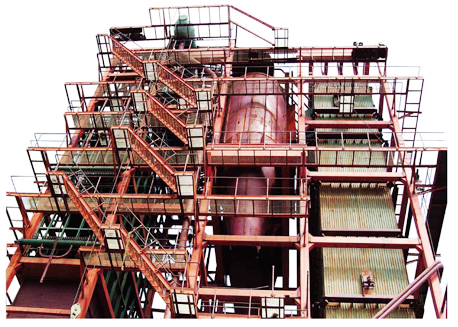

该系列锅炉为自然循环单锅筒水管锅炉，TT型布置。炉膛为膜式水冷壁悬吊封闭结构，采用水冷风室和水冷布风板，床下点火。高温绝热蜗壳型旋风筒布置在炉膛出口，采用支撑结构，分离效率高（≥99%）。过热器、省煤器、空气预热器布置在尾部竖井。 锅炉设计采用成熟技术，具有防磨性能好、煤种适应性广、脱硫效率高等特点；能在30-100%负荷下稳定运行。
| 锅炉型号 |
|
XN-35/3.82-M
|
XN-45/3.82-M
|
XN-75/3.82-M
|
XN-100/3.82-M
|
XN-130/3.82-ML
|
|
额定蒸发量（t/h）
|
35
|
45
|
75
|
100
|
130
|
|
额定蒸汽压力
（MPa）Rated steam pressure （MPa）
|
3.82
|
3.82
|
3.82
|
3.82
|
5.3
|
|
额定蒸汽温度（℃）
|
450
|
450
|
450
|
450
|
485
|
|
给水温度（℃）
|
104
|
104
|
150
|
150
|
150
|
|
设计排烟温度（℃）
|
140
|
132
|
145
|
145
|
140
|
|
设计燃料
Design fuel
|
烟煤、贫煤、无烟煤
|
|
分离器形式
|
高温旋风分离器
|
|
点火方式
|
水冷风室床下点火
|
|
过热器减温方式
|
面式减温/喷水减温
|
|
锅炉中心标高（mm）
|
25150
|
27150
|
31850
|
34490
|
39000
|
|
锅炉运转层标高（mm）
|
7000
|
7000
|
7000
|
7000
|
8000
|
锅炉左右柱中心宽度（mm）
|
4650
|
5000
|
6800
|
6800
|
9700
|
|
锅炉前后柱中心宽度（mm）
|
11200
|
11600
|
12700
|
13700
|
19480
|
注：由于本公司产品不断改进，以上产品参数将不断更新，本页所列仅供参考。表列锅炉品种为本厂代表产品，如需其他型号参数锅炉可参阅有关图纸资料 |
|
